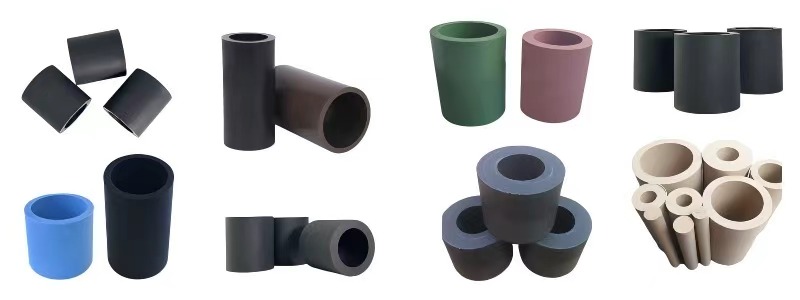

产品概述
PTFE填充管是在纯PTFE基材中添加功效性填料（如玻纤、石墨、碳纤维等）制成的增强型管材， ，，，，，，兼具PTFE的化学惰性和填料的机械增强特征， ，，，，，，适用于高压、高耐磨等严苛工况的流体运送系统。。。。。。。
焦点特征
| 特征 | 手艺参数 | 性能优势 |
| 耐温性 | -200℃ ~ +260℃（短时300℃） | 顺应温度剧变 |
| 耐压性 | 爆破压力最高达15MPa（Φ25mm管) | 比纯PTFE管提升3倍承压能力 |
| 耐磨性 | 磨损量＜0.01g/1000转（CS17轮） | 寿命比橡胶管延伸8倍 |
| 导热性 | 0.5~2.5 W/(m·K)（视填料类型） | 阻止局部过热 |
填料类型与性能
| 填料类型 | 添加比例 | 要害提升 | 典范应用 |
| 玻璃纤维 | 15~25% | 抗弯强度↑200% | 高压液压管路 |
| 石墨 | 5~15% | 导热系数↑5倍 | 换热器导管 |
| 碳纤维 | 10~20% | PV值↑300% | 高转速装备润滑管路 |
| 青铜粉 | 20~40% | 抗压强度↑400% | 重型机械液压系统 |
| 二硫化钼 | 3~8% | 摩擦系数↓40% | 无油润滑系统 |
产品规格
| 参数 | 标准规模 | 特殊定制 |
| 内径 | Φ3~200mm | Φ1~500mm |
| 壁厚 | 1~10mm | 0.5~20mm |
| 长度 | 1~6m/根 | 可一连卷制（最长50m) |
| 公差品级 | ±0.1mm（细密级） | ±0.05mm（超高精度） |
行业应用计划
1 化工领域
- 强酸运送：98%硫酸管路（石墨填充， ，，，，，，耐温200℃）
- 案例：替换哈氏合金管， ，，，，，，本钱降低60%， ，，，，，，寿命达8年
2 能源装备
| 装备类型 | 解决计划 | 手艺指标 |
| 核电站二回路 | 三层玻纤增强管 | 耐辐射＞10?rad |
| 燃气轮机 | 碳纤维+铜粉复合管 | 耐温550℃/5000h |
3 半导体制造
- 特气运送系统：
- 内外貌Ra≤0.2μm
- 金属离子＜0.1ppb
- 通过SEMI F57认证
加工与毗连
1 加工工艺
- 热成型：380℃模压（±5℃控温）
- 焊接：需专用PFA焊条（强度≥母材80%）
- 外貌处置惩罚：钠萘活化后粘接强度＞5MPa
2 毗连方法
类型 |
适用压力 | 特点 |
| 法兰毗连 | ≤15MPa | 需PTFE包覆螺栓 |
| 卡箍快装 | ≤6MPa | 装置效率提升70% |
| 热熔焊接 | ≤10MPa | 无走漏隐患 |
与古板管材比照
| 比照项 | PTFE填充管 | 不锈钢管 | 橡胶软管 |
| 耐侵蚀性 | ★★★★★ | ★★☆☆☆（怕氯离子） | ★★☆☆☆ |
| 重量 | 0.9~1.5g/cm? | 7.9g/cm? | 1.2~1.8g/cm? |
| 维护本钱 | 10年免维护 | 需按期防腐处置惩罚 | 2年替换 |
| 综合本钱 | ★★★☆☆ | ★★☆☆☆（特殊合金腾贵） | ★★★★★（频仍替换） |
选型速查表
| 工况 | 推荐类型 | 手艺依据 |
| 10MPa液压油 | 25%玻纤+铜粉填充 | 环向应力＞30MPa |
| 180℃浓硫酸 | 石墨填充（壁厚≥3mm） | 渗透率＜0.01g/m?·day |
| 食物级运送 | 纯PTFE内衬+玻纤增强 | FDA 21 CFR 177.1550认证 |
| 高清洁特气 | 超细密级碳纤维填充 | 颗粒释放＜100个/m? |
质量认证
| 标准 | 检测项目 | 及格指标 |
| ASTM D543 | 化学稳固性 | 重量转变＜1%（168h） |
| ISO 10931 | 恒久静液压强度 | 20℃/50年展望强度≥8MPa |
| GB/T 17219 | 卫生性能 | 萃取物＜0.1mg/dm? |
